وریستور چیست؟ و چگونه از مدار محافظت می‌کند؟

تعریف وریستور مقاومت وابسته به ولتاژ

وریستور یک مقاومت وابسته به ولتاژ (VDR) است. مقاومت یک وریستور متغیر است و بستگی به ولتاژ اعمال‌شده دارد. این کلمه از بخش‌هایی از عبارت «مقاومت متغیر» (variable resistor) تشکیل شده است. مقاومت آن‌ها با افزایش ولتاژ کاهش می‌یابد و در صورت افزایش شدید ولتاژ، مقاومت آن‌ها به‌طور چشمگیری کاهش پیدا می‌کند. این رفتار باعث می‌شود که وریستورها برای محافظت از مدارها در هنگام افزایش ناگهانی ولتاژ مناسب باشند. عواملی مانند صاعقه و تخلیه‌های الکترواستاتیک می‌توانند باعث چنین افزایش ولتاژی شوند. رایج‌ترین نوع وریستور، وریستور فلز-اکسید (MOV) است.

وظیفه‌ی اصلی وریستور در مدارها، محافظت در برابر ولتاژهای ناگهانی (Surge / Transient Overvoltage) است.

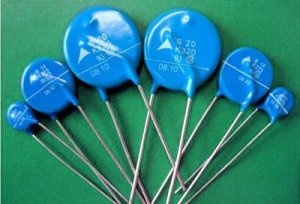

پکیج‌ها

در اینجا چند نمونه از پکیج‌های مختلف وریستور آورده شده است. پکیج‌های بلوک برای توان بالاتر مورد استفاده قرار می‌گیرند.

• دیسک
• بلوک
• پایه شعاعی
• پایه محوری

ساختار و نوع رایج  MOV

نوع رایج و پرمصرف وریستور، از جنس «اکسید فلزی» است؛ یعنی MOV. در ساخت MOV، ذرات اکسید روی (ZnO) همراه با سایر اکسیدهای فلزی به صورت سرامیکی ترکیب می‌شوند. درون این ماده، بین ذرات ZnO مرزهایی وجود دارد که رفتار شبه‌نیمه‌رسانا دارند و مانند ردیفی از پیوندهای P-N (نظیر دیود) عمل می‌کنند.

در نتیجه این ساختار، MOV در ولتاژ نرمال عملاً مانند یک مقاومت با مقاومت خیلی زیاد (تقریباً قطع) عمل می‌کند؛ اما با افزایش ولتاژ تا بالاتر از آستانه‌ی طراحی‌شده، «شکست» (breakdown) اتفاق می‌افتد و مقاومت به شدت کاهش می‌یابد، و جریان اضافی را عبور می‌دهد.  در ادامه به صورت جزئی تر و دقیق‌تر به انواع وریستورها میپردازیم:

مهم‌ترین انواع وریستورها عبارت‌اند از:

• وریستور فلز-اکسید (MOV) – همان‌طور که پیش‌تر توضیح داده شد، MOV  یک سرکوب‌کننده گذرا غیرخطی است که از اکسید روی (ZnO) ساخته شده است.
• وریستور کاربید سیلیکون (SiC) – در گذشته، این نوع رایج‌ترین وریستور بود قبل از اینکه MOV وارد بازار شود. این مؤلفه‌ها از کاربید سیلیکون (SiC) استفاده می‌کنند و در کاربردهای با توان و ولتاژ بالا به‌طور گسترده‌ای مورد استفاده قرار گرفته‌اند. عیب این دستگاه‌ها این است که جریان آماده‌به‌کار قابل‌توجهی می‌کشند، بنابراین نیاز به یک فاصله سری برای محدود کردن مصرف توان آماده‌به‌کار دارند.

انواع جایگزین دستگاه‌های سرکوب‌کننده افزایش ولتاژ شامل:

• سلول‌های سلنیوم این سرکوب‌کننده‌ها از رکتیفایرهای سلنیوم استفاده می‌کنند که امکان جریان شکست معکوس با انرژی بالا را فراهم می‌آورد. برخی از سلول‌های سلنیوم دارای خاصیت خودترمیمی هستند که به آن‌ها اجازه می‌دهد تخلیه‌های با انرژی بالا را تحمل کنند. با این حال، آن‌ها توانایی مهار ولتاژ مانند MOVهای مدرن را ندارند.
• دیودهای زنر – یک دستگاه سرکوب گذرا که از فناوری رکتیفایر سیلیکونی بهره می‌برد. این دیودها دارای ولتاژ مهار بسیار ثابت هستند. عیب اصلی دیودهای زنر این است که توانایی اتلاف انرژی محدودی دارند.
• دستگاه‌های کراوبار (Crowbar) – این دستگاه‌ها یک افزایش ولتاژ را به زمین کوتاه‌مدت می‌کنند. این اتصال کوتاه ادامه می‌یابد تا زمانی که جریان به زیر یک سطح بسیار پایین برسد و اثر تأخیر یا پیروی از توان ایجاد کند. نمونه‌هایی از دستگاه‌های کراوبار عبارت‌اند از:
  • لوله تخلیه گازی (GDT) یا فاصله جرقه‌ای – این دستگاه‌ها پس از ایجاد جرقه هدایت می‌کنند. عیب آن‌ها این است که زمان نسبتاً طولانی برای تحریک نیاز دارند، اما مزیتشان توانایی حمل جریان بالا است.
  • دستگاه محافظتی تیریستور (TSPD) – ویژگی‌های مشابه GDT دارد، اما می‌تواند بسیار سریع‌تر عمل کند.

چگونه وریستور مدار را محافظت می‌کند؟

عملکرد در شرایط طبیعی

وقتی ولتاژ در مدار طبیعی و استاندارد باشد (زیر مقدار آستانه‌ی وریستور)، وریستور عملاً غیر فعال است مقاومت زیاد دارد و جریان بسیار کمی از آن عبور می‌کند. در این حالت مثل یک قطعه خاموش عمل می‌کند و تأثیری روی مدار ندارد.

عملکرد هنگام ایجاد  surge / spike

• اگر ناگهان ولتاژ مدار جهش شدیدی پیدا کند مانند صاعقه، نوسان برق ورودی، سوئیچینگ سنگین، یا هر اتفاقی که ولتاژ را بالاتر از حد عادی ببرد وریستور فعال می‌شود.
• در آن لحظه مقاومت وریستور به شدت کاهش می‌یابد، و مسیر کم‌مقاومتی برای جریان اضافی ایجاد می‌کند. این مسیر «اضافه ولتاژ / surge» را از مسیر اصلی قطعات حساس‌تر منحرف می‌کند و معمولاً به زمین یا بخش ایمن مدار می‌فرستد.
• به عبارت دیگر: وریستور مانند «سوئیچ اتوماتیک سریع» عمل می‌کند؛ وقتی ولتاژ زیاد شود، وصل می‌شود به‌صورت آنی تا ولتاژ را محدود (clamp) یا اضافه جریان را از مدار عبور دهد و از آسیب به قطعات جلوگیری کند.
• پس از اینکه موج گذرا یا spike از بین رفت و ولتاژ به حد طبیعی برگشت، وریستور دوباره مقاومت زیاد پیدا می‌کند و عمل محافظتی‌اش متوقف می‌شود.

مزایا و محدودیت‌های وریستور

مزایا

• بسیار سریع عمل می‌کند: پاسخ MOV به افزایش ولتاژ معمولاً در زمان بسیار کوتاهی اتفاق می‌افتد، که برای حفاظت از نوسانات سریع حیاتی است.
• دو‌جهتی است: برخلاف دیود که فقط یک جهت جریان را کنترل می‌کند، وریستور جریان را در هر دو جهت ممکن می‌کند وقتی فعال شود بنابراین برای مدارهای AC و هم DC مناسب است.
• در بسیاری از دستگاه‌ها و مدارهای مصرفی و صنعتی قابل استفاده است (منبع تغذیه، ابزار، محافظ برق، مدارات الکترونیکی، تجهیزات خانگی و …)

محدودیت‌ها

• وریستور برای نوسانات کوتاه‌مدت (transient / surge) طراحی شده است در برابر ولتاژ ماندگارِ خیلی بالا یا جریان زیاد مداوم محافظت مؤثر ندارد.
• پس از تعداد معینی از فعال‌سازی‌ها / surgeها، خاصیت وریستور کاهش می‌یابد (آستانه‌ی فعال‌سازی ممکن است تغییر کند) و عمر قطعه محدود است.
• اگر surge خیلی شدید یا طولانی باشد (مثلاً صاعقه مستقیم)، وریستور ممکن است دچار خرابی حرارتی یا سوختگی شده و خودش تبدیل به خطر شود — به همین علت معمولاً با فیوز یا حفاظت حرارتی ترکیب می‌شود.

کاربردها

ویژگی غیرخطی وریستورها آن‌ها را برای استفاده به‌عنوان دستگاه‌های محافظ افزایش ولتاژ (Surge Protector) ایده‌آل می‌کند. منابع گذرا و ولتاژ بالا می‌توانند شامل صاعقه، تخلیه الکترواستاتیک (ESD) یا تخلیه القایی از موتورها یا ترانسفورمرها باشند. بنابراین وریستورها اغلب در سه‌راهی‌های برق محافظ افزایش ولتاژ استفاده می‌شوند. انواع ویژه با ظرفیت کم برای محافظت از خطوط ارتباطی مناسب هستند. این وریستورها برای طیف وسیعی از کاربردها مفید هستند که می‌توانند شامل موارد زیر باشند:

• محافظت خطوط تلفن و دیگر خطوط ارتباطی
• سرکوب گذرا در تجهیزات رادیویی
• سه‌راهی‌های برق محافظ افزایش ولتاژ
• محافظ‌های افزایش ولتاژ سیستم تلویزیون کابلی (Cable TV)
• محافظت منابع تغذیه
• محافظت میکروپروسسورها
• محافظت تجهیزات الکترونیکی
• محافظت سطح برد ولتاژ پایین
• سرکوب‌کننده ولتاژ گذرا (TVSS)
• محافظت الکترونیک خودرو
• محافظت صنعتی AC با انرژی بالا

نکات مهم در استفاده از وریستور

• وریستور باید مستقیماً بین ورودی برق و زمین (یا نول/خط مناسب) نصب شود تا بتواند اضافه ولتاژ را تخلیه کند.
• در مدارهای حساس یا با احتمال surge شدید، بهتر است وریستور همراه با فیوز یا حفاظت حرارتی باشد چون وریستور «مصرف‌شونده» است: بعد از فرصت محدود، ممکن است خاصیتش کم شود یا بسوزد. برای انتخاب وریستور، باید ولتاژ کاری و میزان انرژی قابل تحمل آن را متناسب با محیط و احتمال نوسان برق انتخاب کرد.

وریستور به‌عنوان یک (نگهبان گذرا)

وریستور (و به‌ویژه MOV) یکی از مؤثرترین و رایج‌ترین قطعات حفاظتی برای مدارهای الکتریکی و الکترونیکی است. با خاصیت مقاومت وابسته به ولتاژ و قابلیت کاهش مقاومت در هنگام surge، می‌تواند به‌سرعت اضافه ولتاژ یا افزایش ناگهانی ولتاژ را «کِلِمپ» کند یعنی آن را به سطح امنی برساند و مسیر مناسب برای جریان اضافی فراهم کند تا قطعات حساس مدار در امان بمانند.

اما این محافظت همیشه دائمی نیست: وریستور برای نوسانات کوتاه‌مدت طراحی شده و در مقابل ولتاژ ماندگار یا جریان زیاد مستمر ضعیف است. بنابراین در طراحی مدارها لازم است وریستور را هوشمندانه همراه با فیوز یا حفاظت مکمل دیگر استفاده کرد.
