تفاوت بین مدارهای سری و موازی چیست؟

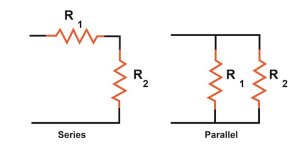

ماهیت و تعریف مدار سری و مدار موازی

در طراحی مدارهای الکتریکی و الکترونیکی، وقتی چند مؤلفه (مثل مقاومت، خازن، لامپ یا منبع تغذیه) به هم متصل می‌شوند، نحوه اتصال آن‌ها رفتار مدار را به‌طور اساسی تعیین می‌کند. دو روش اصلی اتصال، «سری» و «موازی» هستند.

• مدار سری (Series Circuit): در این حالت، اجزا به صورت پشت سر هم (end‑to‑end) متصل می‌شوند یعنی خروجی یک قطعه وارد ورودی قطعه بعدی می‌شود، و مسیر جریان یک مسیر واحد است.
• مدار موازی (Parallel Circuit): در این نوع مدار، همه مؤلفه‌ها بین همان دو نقطه ولتاژ مشترک (یعنی دو گره مشترک) قرار می‌گیرند؛ به‌طوری که هر مؤلفه مستقلاً بین آن دو گره متصل است.

در یک مدار سری، تمام قطعات به‌صورت پشت سر هم متصل می‌شوند تا یک مسیر واحد برای جریان ایجاد شود. در یک مدار موازی، تمام قطعات به‌صورت عرضی به یکدیگر متصل هستند و دقیقاً دو نقطه‌ی الکتریکی مشترک دارند، به‌طوری که ولتاژ روی هر قطعه یکسان است.

مدارهایی که فقط شامل یک باتری و یک مقاومت بار هستند، بسیار ساده برای تحلیل‌اند، اما در کاربردهای عملی به‌ندرت یافت می‌شوند. معمولاً مدارهایی وجود دارند که بیش از دو قطعه به هم متصل شده‌اند.

دو روش اساسی برای اتصال بیش از دو قطعه در مدار وجود دارد: سری و موازی. این دو روش اتصال پایه می‌توانند با هم ترکیب شوند تا مدارهای سری-موازی پیچیده‌تری ایجاد شود.

ویژگی‌ها و رفتارهای مدار سری و مدار موازی

مدار سری

• یک مسیر جریان: در مدار سری تنها یک مسیر برای عبور جریان وجود دارد؛ یعنی جریان از اولین قطعه شروع می‌شود، سپس از قطعات بعدی عبور می‌کند تا به منبع بازگردد.
• جریان یکسان در تمام قطعات: چون مسیر جریان واحد است، میزان جریان عبوری از همه مؤلفه‌ها برابر است.
• ولتاژ در قطعات تقسیم می‌شود: ولتاژ منبع بین قطعات تقسیم می‌شود؛ یعنی مجموع افت ولتاژها روی هر قطعه برابر ولتاژ کلی منبع است.
• وقتی یکی از قطعات در سری از مدار خارج یا خراب شود، کل مسیر قطع می‌شود — یعنی تمام مدار از کار می‌افتد.

مدار موازی

• چند مسیر مستقل جریان: هر مؤلفه یک شاخه مستقل دارد و جریان می‌تواند از چند مسیر به موازات هم عبور کند.
• ولتاژ ثابت روی تمام شاخه‌ها: چون دو گره مشترک برای همه مؤلفه‌ها وجود دارد، ولتاژ دو سر هر مؤلفه یکسان است.
• جریان تقسیم می‌شود: جریان کل منبع بین شاخه‌ها تقسیم می‌شود؛ هر شاخه به نسبت مقاومتش جریان می‌گیرد.
• مقاومت معادل کمتر از کوچک‌ترین مقاومت شاخه: وقتی مقاومت‌ها موازی‌اند، مقاومت کل (یا معادل) همواره کمتر از کم‌ترین مقدار یکی از مقاومت‌های تکی است.
• اگر یک شاخه قطع شود یا یک مؤلفه خراب شود، بقیه شاخه‌ها معمولاً به کار ادامه می‌دهند مدار به‌طور کلی از کار نمی‌افتد (بسته به طراحی).

اتصال سری چیست؟

تعریف مدار سری، مداری است که قطعات آن به‌صورت پشت سر هم در یک خط متصل شده‌اند، همان‌طور که در شکل ۱ نشان داده شده است.

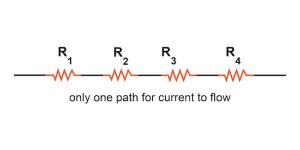

شکل ۱. اتصال سری مقاومت‌ها

این مقاومت‌های سری یک مسیر واحد ایجاد می‌کنند که جریان می‌تواند از آن عبور کند.

مقدمه‌ای بر مدارهای سری مثال یک مدار سری

حال، یک مثال از یک مدار سری را بررسی می‌کنیم، همان‌طور که در شکل ۲ نشان داده شده است:

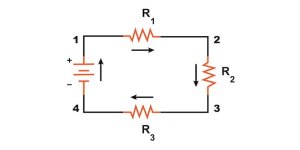

شکل ۲. مثال یک مدار سری

در اینجا، سه مقاومت (با نام‌های R1، R2  و R3) در یک زنجیره بلند از یک ترمینال باتری به ترمینال دیگر متصل شده‌اند. هر مقاومت در یک مدار سری، یک گره الکتریکی مشترک با نزدیک‌ترین همسایه‌ی خود دارد.

نکته: برچسب‌های اندیس (اعداد کوچک در پایین سمت راست حرف “R”) مربوط به مقدار مقاومت بر حسب اهم نیستند و تنها برای شناسایی یک مقاومت از مقاومت دیگر استفاده می‌شوند.

ویژگی تعریف‌کننده یک مدار سری این است که جریان یکسانی از همه‌ی قطعات عبور می‌کند. فقط یک مسیر برای جریان وجود دارد. در مدار شکل ۲، جریان (I) به‌صورت ساعتگرد حرکت می‌کند تا یک حلقه کامل از ترمینال مثبت باتری به ترمینال منفی و سپس از طریق باتری از مسیر ۱–۲–۳–۴–۱ تکمیل شود.

اتصال موازی چیست؟

تعریف مدار موازی، مداری است که تمام قطعات آن به‌صورت عرضی به ترمینال‌های یکدیگر متصل شده‌اند، همان‌طور که در شکل ۳ نشان داده شده است.

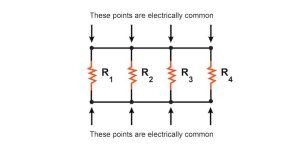

شکل ۳. مثال اتصال موازی مقاومت‌ها

در یک مدار کاملاً موازی، بدون توجه به تعداد قطعات متصل‌شده، هرگز بیش از دو مجموعه نقاط الکتریکی مشترک وجود ندارد. مسیرهای متعددی برای جریان وجود دارد، اما فقط یک ولتاژ روی تمام قطعات اعمال می‌شود.

مقدمه‌ای بر مدارهای موازی مثال یک مدار موازی

حال، یک مثال از یک مدار موازی را بررسی می‌کنیم، همان‌طور که در شکل ۴ نشان داده شده است:

در اینجا دوباره سه مقاومت داریم، اما این بار سه حلقه برای جریان وجود دارد تا از ترمینال مثبت باتری به ترمینال منفی بازگردد:

• مسیر ۱–۲–۷–۸–۱
• مسیر ۱–۲–۳–۶–۷–۸–۱
• مسیر ۱–۲–۳–۴–۵–۶–۷–۸–۱

هر مسیر جداگانه از طریق R1، R2 و R3 (۲–۷، ۳–۶ و ۴–۵) یک شاخه نامیده می‌شود.

ویژگی تعریف‌کننده یک مدار موازی این است که تمام قطعات بین یک مجموعه نقاط الکتریکی مشترک متصل شده‌اند. با نگاه به شماتیک شکل ۴، می‌بینیم که نقاط ۱، ۲، ۳ و ۴ از نظر الکتریکی مشترک هستند؛ همچنین نقاط ۵، ۶، ۷ و ۸ نیز مشترک‌اند. تمام مقاومت‌ها و باتری بین این دو مجموعه نقاط متصل شده‌اند. این بدان معنی است که همان ولتاژ (V) روی تمام قطعات مدار موازی اعمال می‌شود.

مرور تفاوت مدارهای سری و موازی

• در مدار سری، تمام قطعات به‌صورت پشت سر هم متصل شده و یک مسیر واحد برای جریان ایجاد می‌کنند.
• در مدار موازی، تمام قطعات به‌صورت عرضی متصل شده و دقیقاً دو مجموعه نقاط الکتریکی مشترک ایجاد می‌کنند.
• یک شاخه در مدار موازی، مسیر جریان الکتریکی است که توسط یکی از قطعات بار (مانند مقاومت) تشکیل می‌شود.

ترکیب سری و موازی — مدارهای ترکیبی

در بسیاری از مدارات الکترونیکی واقعی، ترکیبی از اتصال سری و موازی دیده می‌شود. یعنی بخشی از مقاومت‌ها به صورت سری متصل‌اند و بخشی دیگر موازی. این ترکیب امکان طراحی انعطاف‌پذیرتر و دقیق‌تر را فراهم می‌کند.

وقتی مدار ترکیبی باشد، تحلیل آن ابتدا با ساده‌سازی بخش موازی (با مقاومت معادل) و سپس بخش سری انجام می‌شود — این کار تحلیل مدار را ساده‌تر می‌کند.

جمع‌بندی

مدار سری و مدار موازی اساس تحلیل و طراحی مدارهای الکتریکی و الکترونیکی هستند. در مدار سری، اجزا پشت سر هم قرار دارند، جریان ثابت است و ولتاژ تقسیم می‌شود. در مدار موازی، قطعات بین دو گره مشترک قرار دارند، ولتاژ ثابت است و جریان بین شاخه‌ها تقسیم می‌شود.

شناخت این دو ساختار به مهندسین و علاقه‌مندان امکان می‌دهد مدارهایی با رفتار قابل پیش‌بینی طراحی کنند، مقاومت معادل محاسبه کنند، و بار و ولتاژ را به‌درستی بین بخش‌های مدار توزیع کنند. ترکیب سری و موازی هم انعطاف طراحی را افزایش می‌دهد و تحلیل مدارهای پیچیده را ممکن می‌سازد.

سوالات متداول

۱. چگونه تشخیص دهیم که مقاومت‌ها در مدار «سری» هستند یا «موازی»؟
اگر همه قطعات پشت سر هم در یک خط اتصال باشند و جریان مجبور باشد از تک مسیر عبور کند — سری است. اگر هر قطعه دو سرش به همان دو نقطه مشترک وصل باشد و مسیرهای مختلفی برای جریان وجود داشته باشد — موازی.

۲. در مدار سری ولتاژ چگونه توزیع می‌شود؟
ولتاژ منبع بین اجزای سری تقسیم می‌شود؛ مجموع افت ولتاژ روی قطعات برابر ولتاژ منبع است.

۳. در مدار موازی، جریان چگونه توزیع می‌شود؟
جریان کل منبع بین شاخه‌های موازی تقسیم می‌شود؛ هر شاخه جریان متناسب با مقاومت خود می‌گیرد.

۴. مقاومت معادل مدار موازی همیشه کمتر از چیست؟
همیشه کمتر از کوچک‌ترین مقاومت در شاخه‌ها.

۵. چرا بعضی مدارها ترکیبی از سری و موازی هستند؟
چون ترکیب این دو امکان طراحی انعطاف‌پذیرتر، کنترل دقیق‌تر ولتاژ و جریان، و ساده‌سازی تحلیل مدار را فراهم می‌کند.
