بررسی خرابی آی‌سی گوشی: علائم، تشخیص و راهکارهای تعمیر

زمان مطالعه: 6 دقیقه

چرا تشخیص خرابی آی سی مهم‌تر از خود تعمیر است؟

تشخیص دقیق خرابی آی‌سی در گوشی قبل از اقدام به تعمیر، اهمیت بسیار زیادی دارد زیرا بسیاری از علائم خرابی IC می‌تواند مشابه ناشی از مشکلات دیگر باشد. اگر در ابتدا تشخیص نادرست باشد، حتی نصب آی‌سی جدید نیز ممکن است مشکل را حل نکند و باعث هزینه و زمان از دست‌رفته شود.

برای مثال، خاموشی ناگهانی یا ریست مداوم ممکن است ناشی از باتری، فلت‌ها، یا قطعات جانبی باشد، نه خود آی‌سی. بنابراین تشخیص دقیق و علمی سبب می‌شود تعمیرکار بتواند بهترین تصمیم را قبل از تعویض قطعه اتخاذ کند.

آی سی گوشی چیست و چه نقشی در برد دارد؟

آی سی (IC یا Integrated Circuit) در گوشی‌های موبایل یک مدار مجتمع الکترونیکی است که وظایف مختلف سخت‌افزاری را انجام می‌دهد و هر کدام از آن‌ها در دسته‌های مختلف آی سی با کاربردهای مشخص قرار می‌گیرند. این قطعات کوچک وظایف تخصصی مانند کنترل تغذیه، شارژ، صدا، شبکه و ارتباطات را بر عهده دارند و به‌صورت جزئی از برد اصلی (Motherboard) قرار گرفته‌اند.

آی‌سی‌ها معمولاً در مسیر تغذیه و سیگنال قرار دارند و اگر یکی از آن‌ها خراب شود، عملکرد قسمت مرتبط با آن در گوشی دچار اختلال خواهد شد.

علائم عمومی خرابی آی سی گوشی

در ادامه علائم رایج خرابی آی‌سی در گوشی‌های موبایل آمده که می‌تواند به شما در تشخیص اولیه کمک کند:

خاموشی ناگهانی یا بوت نشدن گوشی

اگر گوشی بدون دلیل مشخصی ناگهان خاموش شود یا اصلاً روشن نشود، این می‌تواند نشان‌دهنده‌ی آسیب به آی‌سی تغذیه (Power IC / PMIC) یا آی‌سی‌های مرتبط با بخش برق و منبع انرژی باشد.

ریست شدن‌های مداوم

اگر گوشی به‌طور خودکار ریست شود، بدون اینکه کار خاصی انجام داده باشید، ممکن است نوسان یا قطع جریان در مدار تغذیه به علت خرابی آی‌سی منجر به این رفتار شود.

مصرف غیرعادی جریان

مصرف جریان غیرمعمول، خاص‌پس از شارژ یا هنگام استفاده سبک، می‌تواند نشانه‌ی خرابی مدار Power IC  باشد که وظیفه‌ی توزیع انرژی را دارد.

داغ شدن موضعی برد

گرمای غیرمعمول روی برد در نزدیکی یک قطعه مشخص ممکن است نشان‌دهنده‌ی faulty IC  یا اتصال کوتاه داخل آن شود که به دلیل جریان غیرطبیعی بوجود آمده است.

علائم خرابی آی سی‌های مهم گوشی

علائم خرابی آی سی تغذیه (PMIC)

آی‌سی تغذیه یا Power IC مسئول توزیع، تنظیم و مدیریت انرژی در کل گوشی است. وقتی این قطعه آسیب می‌بیند، گوشی ممکن است روشن نشود، شارژ نگیرد یا ناگهان خاموش شود.

علائم خرابی آی سی شارژ

آی‌سی شارژ وظیفه‌ی مدیریت جریان و ولتاژ ورودی از شارژر به باتری را دارد. در صورت خرابی، گوشی ممکن است:

• شارژ نشود
• شارژ قطع و وصل شود
• یا حتی در حالت خاصی فشار اضافی حرارتی ایجاد کند
  این علائم زمانی که از شارژرهای غیر اصل یا نامرغوب استفاده شده بیشتر دیده می‌شود.

علائم خرابی آی سی صدا

آی‌سی صوت (Audio IC) کنترل صدا، میکروفون و اسپیکر را بر عهده دارد. اگر این IC خراب شود، ممکن است:

• میکروفون یا اسپیکر کار نکند
• صدا قطع یا با نویز شدید باشد
  که این موارد معمولاً در زمان تماس یا پخش رسانه رخ می‌دهند.

علائم خرابی آی سی تصویر و بک‌لایت

ایراد در آی‌سی تصویر یا Backlight IC (کنترل نور صفحه) ممکن است باعث شود که گوشی روشن باشد اما تصویر نمایش داده نشود، یا تصویر پرش نور یا خاموش و روشن شدن مکرر داشته باشد.

علائم خرابی آی سی شبکه و آنتن

آسیب به RF یا Baseband IC منجر به مشکلاتی مثل عدم سرویس‌دهی شبکه (No Service) یا آنتن ضعیف مستمر می‌شود، حتی با وجود سیگنال قوی در منطقه.

خرابی آی سی با چه مشکلاتی اشتباه گرفته می‌شود؟

برای تعمیرکاران تازه‌کار یا حتی کاربران معمولی، خرابی آی‌سی می‌تواند با موارد دیگری اشتباه گرفته شود:

خرابی باتری یا فلت‌ها

مشکلات باتری واقعی (مثلاً خراب یا کهنه بودن) می‌تواند علائمی شبیه خرابی Power IC بروز دهد. بنابراین ابتدا باید مطمئن شد باتری و اتصالات آن سالم هستند.

ایراد نرم‌افزاری

بسیاری از مشکلاتی که ابتدا به نظر سخت‌افزاری می‌آیند، در واقع به‌دلیل مشکلات نرم‌افزاری، بوت‌لودر یا سیستم‌عامل ایجاد شده‌اند. قبل از تشخیص سخت‌افزاری باید این‌ها بررسی شود.

خرابی قطعات جانبی روی همان مسیر

گاهی خرابی قطعات کوچک دیگری مانند خازن‌ها، سلف‌ها یا مقاومت‌های مسیر تغذیه سبب علائمی مشابه ضعف IC می‌شود؛ بنابراین ارتباط صحیح با BoardView و تست فیوزها ضروری است.

دلایل رایج خرابی آی سی گوشی

نوسان ولتاژ و شارژر غیراستاندارد

یکی از رایج‌ترین دلایل خرابی آی‌سی تغذیه و شارژ، نوسان برق به‌دلیل استفاده از شارژرهای نامرغوب یا افزایش لحظه‌ای ولتاژ است که می‌تواند به مدارهای داخلی IC آسیب برساند.

آب‌خوردگی و سولفاته

رطوبت یا تماس با مایعات باعث کوتاه شدن مسیرهای مدار، خوردگی و اتصال پایه‌های IC می‌شود، که نتیجه‌ی آن می‌تواند خرابی دائمی یا تدریجی IC باشد.

ضربه یا فشار

سقوط یا فشار مستقیم به گوشی می‌تواند باعث شُل شدن یا شکستن پایه‌های آی‌سی در برد شود که اغلب با علائمی مثل خاموشی یا اختلال عملکرد همراه است.

تعمیر غیراصولی قبلی

اگر تعمیرات قبلی به‌صورت غیرحرفه‌ای انجام شده باشد (مثلاً حرارت بیش از حد هنگام لحیم‌کاری) ممکن است به برد یا پایه‌های IC آسیب برسد و باعث اشکالات بیشتر شود.

نحوه تشخیص خرابی آی سی قبل از تعمیر

بررسی ولتاژهای ورودی و خروجی

تکنسین‌ها با استفاده از مولتی‌متر یا پاور ساپلای ولتاژهای ورودی به آی‌سی و خروجی از آن را بررسی می‌کنند تا مطمئن شوند که IC توانایی تنظیم انرژی را دارد.

تست اتصال به زمین

بررسی اینکه اتصالات زمین (GND) سالم هستند نیز می‌تواند در تشخیص اینکه IC در مسیر درست قرار دارد یا خیر کمک کند.

تست حرارتی

گاهی با استفاده از دوربین‌های حرارتی یا تست‌های ساده لمس حرارت، تشخیص می‌دهند IC در حال گرم شدن غیرعادی است که نشانه‌ی مشکل داخلی آن است.

استفاده از شماتیک و BoardView

دسترسی به شماتیک و نقشه برد کمک می‌کند مسیرهای سیگنال‌، ولتاژ و ارتباط بین بخش‌ها را بهتر شناسایی کنند تا محل دقیق خطا تعیین شود.

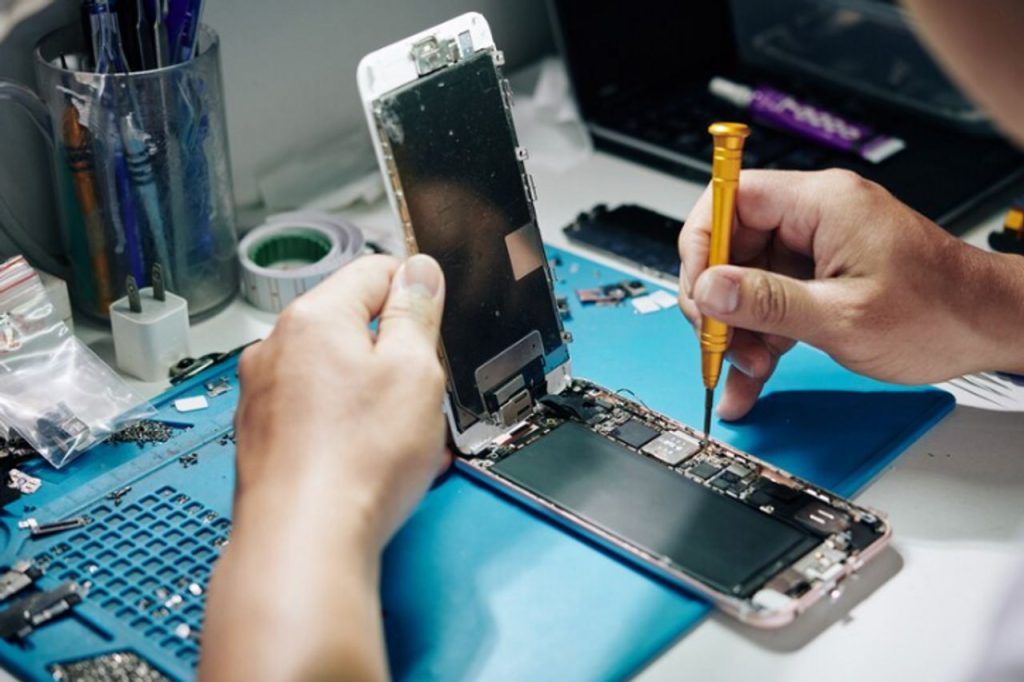

نحوه تعمیر آی سی گوشی

توجه: بخش زیر صرفاً منطق تعمیر و تصمیم‌گیری را توضیح می‌دهد، نه مراحل عملی تعمیر.

چه زمانی تعمیر منطقی است؟

اگر IC دارای اتصالات پایه‌ شُل‌ شده یا جابجایی لحیم است ولی خود قطعه سالم باشد، تکنسین با روش‌هایی مثل ریبال یا reflow پایه‌ها را دوباره متصل می‌کند.

چه زمانی تعویض آی سی توصیه می‌شود؟

اگر IC سوخته، اتصال داخلی‌اش قطع شده یا مدارهای داخلی خراب شده باشند، تعویض کامل آن معمولاً بهترین راه حل است

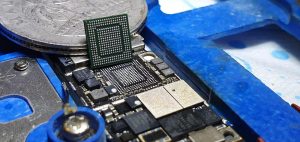

مراحل کلی ریبال آی سی

در تعمیرات برد، تکنسین ابتدا PCB را بررسی می‌کند، سپس پایه‌ها را از آلودگی پاک می‌کند و با دستگاه‌های دقیق و میکروسکوپ، پایه‌های IC را دوباره لحیم می‌کند تا اتصال الکتریکی صحیح برقرار شود.

نکات حیاتی هنگام تعویض IC

• استفاده از ابزارهای تخصصی تغذیه‌ی مناسب
• دقت در حرارت و زمان قرار گرفتن روی برد
• بررسی پایه‌ها پس از لحیم‌کاری
  این موارد مانع آسیب به برد و ICهای مجاور می‌شود

ریسک‌ها و محدودیت‌های تعمیر آی سی گوشی

تعویض یا تعمیر IC مستلزم مهارت حرفه‌ای است و خطراتی نیز دارد:

• آسیب به برد چندلایه و مسیرهای ارتباطی حساس
• خرابی مجدد IC در صورت نصب غیرحرفه‌ای
• از دست رفتن اطلاعات در صورت قطع برق یا برد آسیب‌دیده
  این ریسک‌ها دقیقاً همان مواردی هستند که تعمیرکاران حرفه‌ای در هنگام کار با برد به آن توجه می‌کنند.

اشتباهات رایج در تعمیر آی سی گوشی

تعویض زودهنگام بدون تست

بسیاری از افراد بدون انجام تست دقیق و تشخیص درست، به‌سرعت IC را تعویض می‌کنند و در نهایت مشکل برطرف نمی‌شود یا دوباره تکرار می‌شود.

استفاده از حرارت بیش از حد

اگر تکنسین از دستگاه‌های گرمایی غیرحرفه‌ای یا حرارت زیاد استفاده کند، ممکن است باعث آسیب به برد شود که مشکل را پیچیده‌تر می‌کند.

استفاده از آی سی نامطمئن یا دست‌دوم

قطعات بی‌کیفیت یا دست‌دوم می‌توانند سبب شوند حتی پس از تعویض، مشکل دوباره بازگردد یا علائم جدید بروز کند.

چه زمانی تعمیر آی سی توصیه نمی‌شود؟

• زمانی که خرابی CPU  یا Baseband است که معمولاً نیازمند تعویض برد کامل است.
• وقتی برد آنقدر آسیب‌دیدگی دارد که پایه‌ها یا مسیرها قابل احیا نیستند.
• عدم وجود ابزار و مهارت تخصصی کافی که می‌تواند وضعیت را بدتر کند.

سوالات متداول تعمیرکاران (FAQ)

آیا هر خاموشی گوشی یعنی خرابی آی‌سی؟
نه. خاموشی ممکن است ناشی از باتری، ایرادات نرم‌افزاری یا فلت‌ها باشد؛ تشخیص دقیق با ابزار و تست سخت‌افزاری انجام می‌شود.

بعد از ریبال آی‌سی دوباره خراب می‌شود؟
اگر خرابی ناشی از مشکل اصلی board یا عوامل محیطی باشد، بله ممکن است خرابی دوباره رخ دهد.

بدون شماتیک هم می‌شود آی‌سی را تشخیص داد؟
تشخیص با ابزارهای پایه ممکن است، اما داشتن شماتیک board تشخیص را بسیار دقیق‌تر و سریع‌تر می‌کند.

جمع‌بندی

تشخیص درست و علمی خرابی آی‌سی گوشی، پیش از اقدام به تعویض یا تعمیر، اهمیت بسیار زیادی دارد. علائم مختلف می‌تواند از بیش از یک منبع نشأت بگیرد، و انتخاب راهکار مناسب نیازمند تجربه، ابزار تخصصی و تحلیل دقیق مدار است نه صرفاً تعویض قطعه بدون تشخیص دقیق.
