محاسبه مقاومت معادل در مدارهای سری و موازی

مقاومت معادل (Equivalent Resistance) یکی از مفاهیم اساسی و پایه‌ای در مهندسی برق و الکترونیک است که نقش کلیدی در تحلیل و طراحی مدارها ایفا می‌کند. این اصطلاح به مقدار یک مقاومت واحد اشاره دارد که رفتار الکتریکی شبکه‌ای از مقاومت‌ها را به شکل ساده و قابل محاسبه نمایش می‌دهد. استفاده از مقاومت معادل به مهندسین برق امکان می‌دهد تا جریان، ولتاژ و توان را در مدارهای پیچیده بدون نیاز به بررسی هر مقاومت مجزا، پیش‌بینی کنند.

به بیان دقیق‌تر، هر شبکه مقاومتی شامل تعداد متغیری از مقاومت‌ها می‌تواند با یک مقاومت معادل جایگزین شود، به گونه‌ای که مقادیر جریان و ولتاژ در نقاط کلیدی مدار مشابه همان شبکه پیچیده باقی بماند. این مفهوم نه تنها در مدارهای ساده DC کاربرد دارد، بلکه در مدارهای AC و تحلیل امپدانس نیز اهمیت دارد. در مدارهای AC، مقاومت معادل با امپدانس معادل جایگزین می‌شود و شامل اثر مقاومت (R)، اندوکتانس (L) و ظرفیت (C) است که همگی در تحلیل جریان و ولتاژ نقش دارند.

علاوه بر این، محاسبه مقاومت معادل به ساده‌سازی محاسبات توان و افت ولتاژ کمک می‌کند و امکان پیش‌بینی رفتار مدار در شرایط عملیاتی مختلف، از جمله اضافه بار، اتصال کوتاه یا تغییر بار مصرفی را فراهم می‌آورد. در مدارهای سری، مقاومت معادل از جمع جبری مقاومت‌ها به دست می‌آید، در حالی که در مدارهای موازی، مقاومت معادل همواره کمتر از کوچک‌ترین مقاومت شاخه است و با رابطه معکوس محاسبه می‌شود.

استفاده از مقاومت معادل به ویژه در تحلیل مدارهای ترکیبی سری-موازی اهمیت دارد، زیرا بخش‌های پیچیده یک شبکه را می‌توان گام‌به‌گام با مقاومت معادل ساده کرد و در نتیجه محاسبات جریان و ولتاژ در کل مدار به طور دقیق انجام شود. این ابزار همچنین در طراحی شبکه‌های حسگر، تقسیم‌کننده ولتاژ و جریان، و مدارهای محافظتی نقش اساسی دارد و به مهندسین اجازه می‌دهد تا مدارهایی با عملکرد قابل پیش‌بینی و ایمن ایجاد کنند.

محاسبه مقاومت معادل در مدارهای سری

در مدار سری، مقاومت‌ها به صورت پشت سر هم به هم متصل شده‌اند. این یعنی جریان از یک مسیر مشخص عبور می‌کند و از همه مقاومت‌ها به ترتیب می‌گذرد. در این حالت:

• جریان عبوری از تمام مقاومت‌ها یکسان است
• مقاومت معادل برابر با مجموع جبری تمام مقاومت‌های موجود در سری است

به بیان منابع آموزشی، اگر n مقاومت R1, R2, … Rn به صورت سری قرار گیرند، مقاومت معادل، RT، به شکل زیر محاسبه می‌شود:
RT = R1 + R2 + … + Rn

ویژگی‌ها و نکات مدار سری

• مقاومت معادل همیشه بزرگ‌تر یا مساوی بزرگ‌ترین مقاومت در مدار است.
• با افزایش مقاومت‌ها در سری، مقاومت کل افزایش می‌یابد و جریان عبوری کاهش می‌یابد (برای ولتاژ ثابت).
• مقاومت‌ها می‌توانند بدون تغییر مقاومت کل یا جریان، در مدار جابه‌جا شوند.

مثال عملی سری

فرض کنید سه مقاومت به ترتیب  R1 = 1kΩ، R2 = 2kΩ و R3 = 6kΩ در سری قرار دارند. مقاومت معادل کل به صورت زیر محاسبه می‌شود:

REQ = R1 + R2 + R3 = 1kΩ + 2kΩ + 6kΩ = 9kΩ

در این مثال، مقاومت معادل 9kΩ همان جریان و ولتاژ کلی مدار را حفظ می‌کند و تمام مقاومت‌ها را می‌توان با یک مقاومت 9kΩ جایگزین کرد.

محاسبه مقاومت معادل در مدارهای موازی

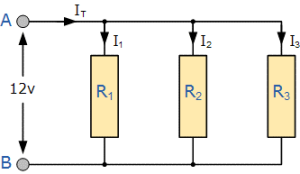

در مدار موازی، مقاومت‌ها بین همان دو گره قرار دارند. این یعنی ولتاژ روی تمام مقاومت‌ها یکسان است، اما جریان می‌تواند متفاوت باشد. در این حالت، مقاومت معادل از رابطه معکوس محاسبه می‌شود:

ویژگی‌های کلیدی مدار موازی:

• مقاومت معادل همیشه کمتر از کوچک‌ترین مقاومت تکی است
• افزودن مقاومت جدید در موازی، مقاومت کل را کاهش می‌دهد و جریان کل افزایش می‌یابد
• جریان کل از منبع برابر با مجموع جریان‌های عبوری از هر شاخه است
• ولتاژ روی تمام مقاومت‌ها برابر است

مثال عملی موازی

فرض کنید سه مقاومت موازی R1 = 10Ω، R2 = 20Ω، R3 = 30Ω داریم. مقاومت معادل کل به شکل زیر محاسبه می‌شود:

این مقاومت معادل همان رفتار کل مدار موازی را حفظ می‌کند، اما مقاومت کلی کمتر از کوچک‌ترین مقاومت یعنی 10Ω است.

ترکیب سری و موازی

در بسیاری از مدارهای واقعی، شبکه‌های مقاومتی شامل ترکیبی از اتصال سری و موازی هستند. در این حالت، تحلیل مدار به شکل مرحله‌ای انجام می‌شود:

1. ابتدا بخش‌های موازی را با مقاومت معادل جایگزین می‌کنیم
2. سپس مقاومت‌های سری با مقاومت معادل محاسبه می‌شوند
3. این روند تا ساده‌سازی کامل مدار ادامه می‌یابد

نکات طراحی و تحلیل

منابع آموزشی نکات زیر را توصیه می‌کنند:

• هنگام تحلیل مدارهای ترکیبی، ابتدا بخش‌های موازی را جایگزین کنید
• مقاومت معادل مدار همیشه جریان و ولتاژ کل را حفظ می‌کند
• محاسبه مقاومت معادل به پیش‌بینی توان و جریان کمک می‌کند
• در مدارهای AC، مقاومت‌ها با امپدانس جایگزین می‌شوند و همان قوانین اعمال می‌شوند

کاربردهای محاسبه مقاومت معادل

• ساده‌سازی مدار: محاسبه مقاومت معادل برای تحلیل سریع مدارهای پیچیده
• طراحی تقسیم‌کننده ولتاژ و جریان: برای تولید ولتاژ یا جریان مشخص با استفاده از چند مقاومت
• تامین جریان مناسب: ترکیب مقاومت‌ها برای تامین جریان دلخواه در شاخه‌ها
• حفاظت مدار: کاهش یا محدود کردن جریان کل با ترکیب مقاومت‌ها
• شبکه‌های حسگر و مدارهای الکترونیکی: تنظیم ولتاژ و جریان در شاخه‌ها

جمع‌بندی

محاسبه مقاومت معادل، ابزار کلیدی در طراحی و تحلیل مدارهاست. در مدارهای سری، مقاومت معادل برابر با مجموع تمام مقاومت‌هاست و جریان کل یکسان است. در مدارهای موازی، مقاومت معادل از رابطه معکوس محاسبه می‌شود و همیشه کمتر از کوچک‌ترین مقاومت است. ترکیب سری و موازی در مدارهای واقعی رایج است و با محاسبه مقاومت معادل می‌توان تحلیل و طراحی مدار را بسیار ساده‌تر کرد.

سوالات متداول

۱. مقاومت معادل چیست؟
مقداری واحد از مقاومت که رفتار مشابه با کل شبکه مقاومت‌ها را نشان دهد.

۲. چگونه مقاومت معادل مدار سری محاسبه می‌شود؟
در مدار سری، مقاومت معادل برابر با مجموع جبری همه مقاومت‌هاست: RT = R1 + R2 + … + Rn

۳. چگونه مقاومت معادل مدار موازی محاسبه می‌شود؟
در مدار موازی:

۴. افزودن مقاومت در موازی چه تاثیری دارد؟
مقاومت کل کاهش یافته و جریان کل افزایش می‌یابد.

۵. چرا محاسبه مقاومت معادل مهم است؟
به تحلیل ساده‌تر جریان، ولتاژ و توان مدار کمک می‌کند و در طراحی مدارهای پیچیده کاربرد دارد.
