همه چیز درمورد فیوز

به‌طور معمول، ظرفیت جریان مجاز (Ampacity) یک هادی، حداکثر جریانی است که سیم یا هادی می‌تواند بدون خطر داغ شدن بیش از حد و آسیب دیدن تحمل کند. در طراحی مدارها، این مقدار به‌عنوان محدودیت تعیین می‌شود و عبور جریان از آن معمولاً ممنوع است، زیرا می‌تواند موجب آسیب به تجهیزات یا خطر آتش‌سوزی شود. با این حال، در مورد فیوزها این قانون استثنا می‌شود. فیوزها طوری طراحی شده‌اند که در صورت عبور جریان بیش از ظرفیت مشخص، ذوب شده و مدار را قطع کنند. بنابراین، در این کاربرد خاص، عبور جریان بالاتر از ظرفیت هادی نه تنها خطرناک نیست، بلکه لازم است تا فیوز بتواند عمل کند و از آسیب جدی‌تر به تجهیزات جلوگیری کند.

فیوز چیست؟

فیوز یک وسیله ایمنی الکتریکی است که مانند  برخی از قطعات الکترونیکی smd حول یک نوار هادی ساخته شده و به‌گونه‌ای طراحی شده است که در صورت جریان بیش از حد، ذوب شده و از هم جدا شود. فیوزها همیشه به صورت سری با قطعه‌های مورد حفاظت در برابر جریان اضافی متصل می‌شوند، به‌طوری که وقتی فیوز عمل می‌کند (قطع می‌شود)، کل مدار باز شده و جریان از قطعه‌ها متوقف می‌شود. البته فیوزی که در یکی از شاخه‌های مدار موازی قرار گرفته باشد، جریان سایر شاخه‌ها را تحت تأثیر قرار نمی‌دهد.

انواع فیوز براساس ساختار و پوشش

به‌طور معمول، تکه نازک سیم فیوز درون یک غلاف ایمنی قرار دارد تا خطرات ناشی از انفجار قوس الکتریکی در صورت سوختن سیم با نیروی شدید کاهش یابد، همان‌طور که در جریان‌های شدید ممکن است رخ دهد. در مورد فیوزهای کوچک خودرو، این غلاف شفاف است تا عنصر قابل ذوب فیوز به‌صورت بصری قابل بررسی باشد.

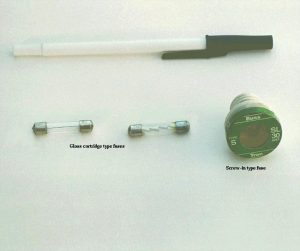

یک عکس که دو نوع فیوز شیشه ای و کارتریجی را نشان می‌دهد در ادامه آمده است:

فیوز شیشه‌ای (Glass Fuses)

فیوز شیشه‌ای یکی از قدیمی‌ترین و رایج‌ترین انواع فیوزهاست که معمولاً در مدارهای خانگی و کاربردهای سبک استفاده می‌شود. بدنه این فیوزها از شیشه شفاف ساخته شده و یک نوار فلزی نازک در وسط آن قرار دارد که جریان را عبور می‌دهد.

ویژگی مهم فیوز شیشه‌ای، قابلیت مشاهده بصری عنصر فیوز است. به این ترتیب، کاربر می‌تواند به‌راحتی بررسی کند که آیا فیوز سوخته و عمل کرده است یا خیر، بدون اینکه نیاز به باز کردن مدار باشد.

فیوزهای شیشه‌ای معمولاً به صورت پیچی (Screw-in) طراحی می‌شوند و نصب آن‌ها ساده است. این فیوزها برای مدارهای با جریان و ولتاژ پایین مناسب هستند و در شرایط صنعتی یا مدارهای با جریان بالا کاربرد ندارند، زیرا بدنه شیشه‌ای در برابر حرارت زیاد یا شوک مکانیکی مقاومت محدودی دارد.

مزیت اصلی فیوز شیشه‌ای، سادگی و ارزان بودن آن است، و به دلیل شفاف بودن بدنه، امکان بررسی سریع وضعیت فیوز برای کاربر فراهم می‌شود. با این حال، به دلیل محدودیت در مقاومت حرارتی و مکانیکی، استفاده آن در مدارهای سنگین یا صنعتی توصیه نمی‌شود.

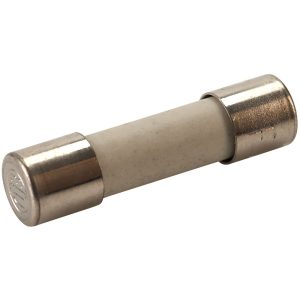

فیوز سرامیکی (Ceramic Fuses)

فیوزهای سرامیکی یا گچی، نوعی فیوز با بدنه‌ای از جنس سرامیک هستند که در مقایسه با فیوزهای شیشه‌ای، مزایای ویژه‌ای دارند. سرامیک به دلیل مقاومت حرارتی بسیار بالا و تحمل شوک‌های مکانیکی و الکتریکی قوی، به این فیوزها امکان می‌دهد در شرایط سخت صنعتی و مدارهای با جریان و ولتاژ بالا عمل کنند بدون اینکه بدنه آن‌ها ترک بردارد یا دچار آسیب شود.

فیوزهای سرامیکی معمولاً در مدارهای صنعتی با جریان بالا یا در جایی که حرارت و شوک مکانیکی زیاد است استفاده می‌شوند. به دلیل مقاومت بالای بدنه، این فیوزها می‌توانند جریان اضافی شدید را بدون آسیب به محفظه تحمل کنند، در حالی که فیوز شیشه‌ای ممکن است ترک بخورد یا شکسته شود. فیوز کارتریجی بیشتر به منظور سهولت تعویض سریع در خودروها یا پنل‌های صنعتی طراحی شده است و ممکن است از جنس شیشه یا پلاستیک باشد، اما مقاومت حرارتی و مکانیکی آن معمولاً کمتر از فیوز سرامیکی است.

برتری‌های فیوز سرامیکی نسبت به فیوز شیشه‌ای:

1. تحمل ولتاژ و جریان بالا:
   فیوزهای سرامیکی قادر به تحمل ولتاژهای بالاتر و جریان‌های شدیدتر هستند، به همین دلیل در مدارهای صنعتی و تجهیزات با مصرف برق بالا کاربرد گسترده دارند.
2. مقاومت حرارتی:
   سرامیک نقطه ذوب بسیار بالایی دارد و می‌تواند در دماهای بالاتر بدون آسیب دیدن یا تغییر شکل عمل کند. این ویژگی باعث می‌شود که در شرایط جریان اضافی شدید، فیوز بدون انفجار یا آسیب به بدنه باقی بماند.
3. مقاومت مکانیکی بالا:
   برخلاف فیوزهای شیشه‌ای که به ضربه حساس‌اند و ممکن است در حین نصب یا در محیط‌های صنعتی ترک بخورند، فیوز سرامیکی بسیار مقاوم است و خطر شکستن آن کمتر است.
4. ایمنی بالاتر:
   در فیوزهای شیشه‌ای، هنگام عبور جریان بسیار زیاد و ذوب سیم، ممکن است قوس الکتریکی ایجاد شود و شیشه ترک بخورد یا قطعات آن پرتاب شود. فیوز سرامیکی با بدنه مقاوم، این خطر را به حداقل می‌رساند.

فیوز کارتریجی

فیوزهای نوع کارتریجی در کاربردهای خودرویی بسیار رایج هستند و در کاربردهای صنعتی نیز هنگامی که با مواد غلافی غیر از شیشه ساخته می‌شوند، محبوب‌اند. از آنجا که فیوزها طوری طراحی شده‌اند که در صورت عبور جریان بیش از حد، «باز» شوند، معمولاً به‌گونه‌ای ساخته می‌شوند که تعویض آن‌ها در مدار آسان باشد. این بدان معناست که فیوزها درون نوعی هولدر قرار می‌گیرند و به‌طور مستقیم لحیم یا پیچ نمی‌شوند. در تصویر زیر، دو فیوز کارتریجی شیشه‌ای در یک هولدر چند فیوزه نشان داده شده‌اند:

فیوزها توسط گیره‌های فلزی فنری در جای خود نگه داشته می‌شوند و خود گیره‌ها به‌طور دائمی به هادی‌های مدار متصل هستند. جنس پایه هولدر فیوز (یا همان بلوک فیوز، که گاهی به این نام هم خوانده می‌شود) به‌گونه‌ای انتخاب می‌شود که عایق خوبی باشد.

هولدرهای ویژه برای پنل‌های کنترل

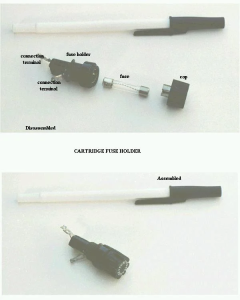

نوع دیگری از هولدر فیوز برای فیوزهای کارتریجی معمولاً برای نصب در پنل‌های کنترل تجهیزات استفاده می‌شود، جایی که تمایل داریم تمام نقاط تماس الکتریکی از دسترس انسان مخفی بمانند. برخلاف بلوک فیوزی که در تصویر قبل نشان داده شد و همه گیره‌های فلزی آن به‌صورت آشکار قرار دارند، این نوع هولدر فیوز، فیوز را کاملاً درون یک محفظه عایق قرار می‌دهد.

تفاوت‌های فیوز گچی با فیوز شیشه‌ای و کارتریجی

انواع فیوز بر اساس سرعت عملکرد

• سریع‌سوز (Fast-blow): برای محافظت سریع در برابر جریان اضافی طراحی شده‌اند.
• کندسوز (Slow-blow): دارای تأخیر زمانی برای جلوگیری از قطع ناشی از جریان لحظه‌ای، مانند جریان شروع موتورهای الکتریکی.
• نیمه‌هادی (Semiconductor): برای حفاظت سریع از دستگاه‌های حساس در مدارهای توان بالا استفاده می‌شوند.

کلید اتوماتیک چیست؟

رایج‌ترین وسیله‌ای که امروزه برای حفاظت در برابر جریان اضافی در مدارهای با جریان بالا استفاده می‌شود، کلید اتوماتیک (Circuit Breaker) است. کلیدهای اتوماتیک، سوئیچ‌های ویژه‌ای هستند که به‌طور خودکار در صورت بروز جریان اضافی، مدار را قطع می‌کنند. کلیدهای کوچک، مانند موارد استفاده در منازل، اماکن تجاری و صنایع سبک، به صورت حرارتی عمل می‌کنند. این کلیدها دارای یک نوار بی‌متال هستند (یک نوار نازک از دو فلز که پشت به پشت به هم متصل شده‌اند) که جریان مدار را عبور می‌دهد و با گرم شدن خم می‌شود. وقتی نیروی کافی توسط این نوار ایجاد شود (به دلیل گرم شدن ناشی از جریان اضافی)، مکانیزم تریپ فعال شده و کلید باز می‌شود.

کلیدهای بزرگتر به‌صورت خودکار توسط قدرت میدان مغناطیسی تولید شده توسط هادی‌های جریان‌دار درون کلید عمل می‌کنند یا می‌توانند توسط دستگاه‌های خارجی که جریان مدار را مانیتور می‌کنند (این دستگاه‌ها رله‌های حفاظتی نامیده می‌شوند) فعال شوند و کلید را باز کنند.

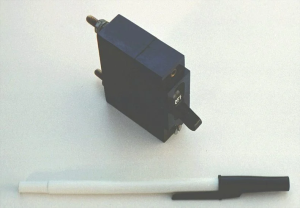

از آنجا که کلیدهای اتوماتیک در مواجهه با جریان اضافی خراب نمی‌شوند و فقط باز می‌شوند و می‌توان با حرکت یک اهرم دوباره آن‌ها را بست، معمولاً به‌صورت دائمی‌تر نسبت به فیوزها در مدار نصب می‌شوند. در تصویر زیر، یک کلید اتوماتیک کوچک نشان داده شده است:

از نظر ظاهری، یک کلید اتوماتیک شبیه هیچ چیز جز یک سوئیچ ساده به نظر نمی‌رسد. در واقع، می‌توان از آن به‌عنوان یک سوئیچ معمولی استفاده کرد. با این حال، عملکرد واقعی آن به‌عنوان یک دستگاه حفاظت در برابر جریان اضافی است.

اتصال فیوزی در خودرو

شایان ذکر است که برخی خودروها برای حفاظت در برابر جریان اضافی در مدار شارژ باتری از دستگاه‌های ارزان‌قیمتی به نام اتصال فیوزی (Fusible Link) استفاده می‌کنند، به دلیل هزینه بالای فیوز و هولدر با رده مناسب. اتصال فیوزی یک فیوز ابتدایی است که چیزی جز یک قطعه کوتاه سیم با عایق لاستیکی نیست و در صورت جریان اضافی ذوب می‌شود، بدون هیچ غلاف سختی. این نوع وسایل ساده و بالقوه خطرناک هرگز در صنایع یا حتی در مصرف برق خانگی استفاده نمی‌شوند، عمدتاً به دلیل سطوح بالاتر ولتاژ و جریان که با آن‌ها مواجه می‌شوند. از نظر نویسنده، کاربرد آن‌ها حتی در مدارهای خودرویی نیز مورد تردید است. در نهایت دقت کنید که نماد فیوز در نمودارهای الکتریکی به شکل یک منحنی S است:

رتبه‌بندی و عملکرد فیوز

فیوزها عمدتاً بر اساس جریان (آمپر) رتبه‌بندی می‌شوند، اما ولتاژ قابل تحمل پس از قطع مدار نیز مشخص می‌شود.

• طول سیم فیوز کوتاه در نظر گرفته می‌شود تا مقاومت اضافی به مدار وارد نشود.
• سیم فیوز از جنس و ضخامت مشخص در جریان معین عمل می‌کند، صرف‌نظر از طول آن.
• پس از عمل فیوز، دو سر ذوب شده سیم با یک شکاف هوایی از هم جدا می‌شوند و ولتاژ کامل بین آن‌ها قرار می‌گیرد.

برخی فیوزهای بزرگ صنعتی دارای عنصر سیم قابل تعویض هستند تا هزینه‌ها کاهش یابد و بدنه فیوز کارتریج غیرشفاف، سیم را از معرض دید و اجسام اطراف محافظت می‌کند.

نصب صحیح فیوز

فیوزها همیشه باید در مسیر هادی فاز (Hot) بار در سیستم‌های زمین‌شده قرار گیرند تا پس از عمل کردن، بار به‌طور کامل بی‌انرژی شود.

• در نصب در مسیر نول، ولتاژ بالقوه خطرناک می‌تواند هنوز بین بار و زمین وجود داشته باشد.
• نصب در مسیر فاز ایمنی افراد اطراف را افزایش می‌دهد.

نکات

• فیوزها و کلیدهای اتوماتیک برای حفاظت از هادی‌ها و تجهیزات طراحی شده‌اند، نه برای حفاظت در برابر برق‌گرفتگی انسان.
• جریان لازم برای برق‌گرفتگی بسیار کمتر از جریان معمول بار است، بنابراین جریان اضافی نشان‌دهنده برق‌گرفتگی نیست.
• دستگاه‌های دیگری مانند Ground-Fault Detector تنها برای تشخیص شرایط برق‌گرفتگی طراحی شده‌اند.

1. تعیین جریان مناسب:
   قبل از خرید، جریان حداکثر مدار خود را بدانید. فیوزی انتخاب کنید که جریان نامی آن کمی بالاتر از جریان عملیاتی مدار باشد تا در شرایط عادی، به‌طور ناخواسته قطع نشود.
2. انتخاب نوع فیوز:
   فیوزها انواع مختلفی دارند، از جمله شیشه‌ای، کارتریجی و سرامیکی. نوع فیوز را با توجه به کاربرد مدار انتخاب کنید. برای مثال، فیوزهای سرامیکی برای جریان و ولتاژ بالا و محیط‌های صنعتی مناسب‌تر هستند، در حالی که فیوزهای شیشه‌ای برای مدارهای خانگی و سبک کاربرد دارند.
3. توجه به زمان پاسخ فیوز:
   فیوزها ممکن است سریع‌سوز (Fast-Blow) یا کندسوز (Slow-Blow) باشند. اگر مدار شما جریان لحظه‌ای بالایی دارد، مثل موتورهای الکتریکی، فیوز کندسوز بهترین گزینه است تا عملکرد مدار دچار مشکل نشود.
4. بررسی ولتاژ نامی:
   اطمینان حاصل کنید ولتاژ نامی فیوز برابر یا بالاتر از ولتاژ مدار باشد. ولتاژ پایین‌تر می‌تواند باعث جرقه و اتصال مجدد پس از عمل کردن فیوز شود.
5. مطابقت با استانداردها:
   فیوزی انتخاب کنید که با استانداردهای معتبر مانند  IEC،  UL یا استانداردهای داخلی مطابقت داشته باشد. این کار ایمنی و طول عمر فیوز را تضمین می‌کند.
6. نصب در مسیر مناسب:
   فیوز باید روی هادی فاز (Hot) نصب شود تا پس از عمل کردن، بار کاملاً بی‌انرژی شود و ایمنی افراد افزایش یابد.
7. توجه به محیط استفاده:
   اگر فیوز در محیط‌های صنعتی با دما یا رطوبت بالا استفاده می‌شود، به جنس بدنه و توان تحمل حرارت آن توجه کنید. برای مثال، فیوزهای سرامیکی مقاومت بالاتری در برابر حرارت و شوک‌های الکتریکی دارند.

جمع‌بندی

• فیوز: هادی کوچک و نازک برای قطع مدار در صورت جریان اضافی.
• کلید اتوماتیک: سوئیچ ویژه که به‌طور خودکار جریان مدار را قطع می‌کند.
• فیوزها بر اساس جریان و ولتاژ قابل تحمل رتبه‌بندی می‌شوند.
• فیوزها می‌توانند سریع‌سوز، کندسوز یا نیمه‌هادی باشند.
• بهترین محل نصب فیوز: مسیر هادی غیرزمین‌شده به بار، برای ایمنی بیشتر افراد.
