مقایسه کلید مینیاتوری با ایزیلاتور

در دنیای امروز که قطعات الکتریکی SMD و DIP در خانه‌ها، ادارات و صنایع به شکل گسترده‌ای مورد استفاده قرار می‌گیرند، ایمنی و حفاظت مدارهای الکتریکی بیش از هر زمان دیگری اهمیت دارد. برای حفظ جان افراد و جلوگیری از آسیب به وسایل برقی، استفاده از تجهیزات حفاظتی استاندارد یک ضرورت است. در میان این تجهیزات، کلید مینیاتوری (MCB)، ایزولاتور (کلید جداکننده) و کلید محافظ جریان نشتی زمین (RCCB) سه وسیله‌ی بسیار مهم هستند که هرکدام وظایف خاص خود را بر عهده دارند.
با وجود شباهت‌های ظاهری، این سه تجهیز نقش‌های متفاوتی در سیستم‌های برق دارند؛ از قطع خودکار مدار هنگام بروز اضافه‌بار و اتصال کوتاه گرفته تا ایزوله‌کردن بخش‌های مختلف شبکه در زمان تعمیر و همچنین جلوگیری از خطر برق‌گرفتگی ناشی از جریان نشتی. آشنایی با این تفاوت‌ها و عملکرد هر یک از این وسایل، به شما کمک می‌کند تا انتخابی آگاهانه و متناسب با نیاز خود داشته باشید و سطح ایمنی محیط را به شکل چشمگیری افزایش دهید.

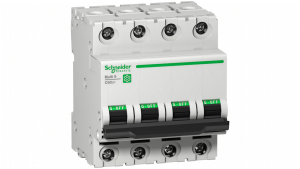

کلید مینیاتوری چیست و چه کاربردی دارد؟

کلید مینیاتوری، یک کلید حفاظتی خودکار است که برای محافظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این کلیدها جریان برق را به‌صورت خودکار قطع می‌کنند و پس از رفع خطا قابلیت تنظیم مجدد دارند. کلیدهای مینیاتوری در رده‌های مختلف جریان موجود هستند و معمولاً برای محافظت از مدارهای مجزا در ساختمان‌ها، صنایع کوچک و بزرگ و حتی برخی کاربردهای پرولتاژ به کار می‌روند. علاوه بر این، کلیدهای مینیاتوری می‌توانند با سایر تجهیزات حفاظتی مانند محافظ ولتاژ و استابلایزرها همزمان استفاده شوند تا حفاظت کامل‌تری برای سیستم ایجاد شود. علاوه بر این کلید مینیاتوری از مدار در برابر اضافه‌بار، اتصال کوتاه و خطاهای زمین محافظت می‌کند. سرعت واکنش بالای آن باعث می‌شود تا خطرات ناشی از جریان‌های غیرمجاز به حداقل برسد و تجهیزات آسیب نبینند.

مزایا و معایب

مزایا

• قطع خودکار جریان در هنگام اضافه‌بار یا اتصال کوتاه
• سرعت عمل بالا (قابلیت قطع در کسری از ثانیه)
• امکان استفاده همزمان با سایر تجهیزات حفاظتی
• حفاظت از مدارهای مجزا و قابل کنترل

معایب

• قیمت نسبتاً بالاتر نسبت به ایزولاتورها
• نیاز به نگهداری و تست دوره‌ای
• در صورت استفاده نادرست یا نصب غیر استاندارد، ممکن است عملکرد حفاظتی کامل نداشته باشد

کاربردها

• محافظت از مدارهای روشنایی و پریزها در ساختمان‌ها
• محافظت از مدارهای صنعتی و تجهیزات حساس
• استفاده در تابلوهای برق خانگی و صنعتی برای جداسازی و حفاظت مدارهای مجزا
• ترکیب با سایر تجهیزات حفاظتی مانند محافظ ولتاژ و استابلایزرها

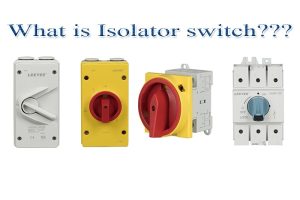

ایزولاتور یا کلید جداکننده چیست؟

ایزولاتور، یک کلید مکانیکی است که برای قطع دستی بخشی از مدار از بقیه سیستم الکتریکی استفاده می‌شود. هدف اصلی ایزولاتورها ایزوله کردن مدار به منظور تعمیر، نگهداری یا حفظ ایمنی افراد است. این کلیدها معمولاً در کاربردهای کم‌ولتاژ مانند خانه‌ها، ساختمان‌ها و صنایع کوچک استفاده می‌شوند و برخلاف کلیدهای مینیاتوری، هیچ محافظتی در برابر اضافه‌بار یا اتصال کوتاه ارائه نمی‌دهند. عملکرد ایزولاتورها کاملاً دستی است و برای قطع و وصل کردن مدار نیاز به دخالت انسان دارد. در نظر داشته باشید ایزولاتورها برای ایزوله کردن مدار و جلوگیری از عبور جریان برق هنگام تعمیر، نگهداری یا سرویس تجهیزات استفاده می‌شوند. این کلیدها اطمینان می‌دهند که هیچ جریان خطرناکی در مدار وجود ندارد و ایمنی تکنسین‌ها و کاربران حفظ می‌شود.

مزایا و معایب ایزولاتور

مزایا

• ارزان و مقرون‌به‌صرفه
• عملکرد ساده و قابل فهم
• نیاز به نگهداری و تست کم
• ایمن برای جداسازی مدار به‌صورت دستی

معایب

• عدم محافظت در برابر اضافه‌بار و اتصال کوتاه
• نیاز به دخالت انسان برای قطع و وصل مدار
• محدود بودن کاربرد در شبکه‌های پرولتاژ یا حساس

کاربرد

• قطع و ایزوله کردن بخشی از مدار برای تعمیر و نگهداری
• استفاده در سیستم‌های کم‌ولتاژ و محیط‌های صنعتی
• جلوگیری از دسترسی ناخواسته افراد به جریان برق هنگام سرویس
• به‌کارگیری در ترکیب با کلیدهای حفاظتی برای جداسازی فازهای مختل

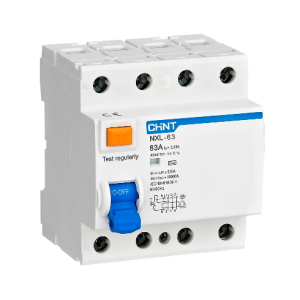

 RCCB چیست و چه کاربردی دارد؟

RCCB یا کلید محافظ جریان نشتی زمین، یک کلید حفاظتی است که برای جلوگیری از برق‌گرفتگی افراد و محافظت در برابر جریان‌های نشتی زمین طراحی شده است. این کلید جریان‌های غیرمتوازن بین سیم فاز و نول را تشخیص می‌دهد و در صورت وجود هرگونه نشت جریان یا تماس فرد با تجهیزات برقی، مدار را قطع می‌کند. RCCBها معمولاً برای محافظت از چندین مدار یا کل یک ساختمان استفاده می‌شوند و سرعت واکنش آن‌ها کمی کندتر از کلید مینیاتوری است، اما از نظر ایمنی نقش حیاتی دارند. همچنین RCCB از افراد و تجهیزات در برابر جریان‌های نشتی زمین محافظت می‌کند. این کلید با قطع سریع مدار در هنگام نشت جریان، خطر برق‌گرفتگی و آسیب به تجهیزات را کاهش می‌دهد و ایمنی سیستم را به میزان قابل توجهی افزایش می‌دهد.

مزایا و معایب RCCB

مزایا

• محافظت افراد در برابر برق‌گرفتگی
• تشخیص سریع جریان‌های نشتی زمین
• استفاده در حفاظت کل ساختمان یا چندین مدار
• افزایش ایمنی در محیط‌های صنعتی و خانگی

معایب

• قیمت بالاتر نسبت به کلید مینیاتوری و ایزولاتور
• واکنش کمی کندتر نسبت به کلید مینیاتوری
• تنها جریان نشتی زمین را تشخیص می‌دهد و از اضافه‌بار یا اتصال کوتاه محافظت نمی‌کند

تفاوت‌ بین کلید مینیاتوری، ایزولاتور و RCCB

• نوع عملکرد: کلید مینیاتوری خودکار است و جریان را در صورت اضافه‌بار یا اتصال کوتاه قطع می‌کند؛ ایزولاتور دستی عمل می‌کند و فقط برای ایزوله‌سازی مدار استفاده می‌شود؛ RCCB نیز خودکار است اما برای محافظت در برابر جریان‌های نشتی زمین طراحی شده است.
• هدف: کلید مینیاتوری حفاظت مدار، ایزولاتور ایزوله کردن مدار برای تعمیر یا نگهداری و RCCB محافظت افراد و تجهیزات در برابر برق‌گرفتگی ناشی از جریان‌های نشتی زمین است.
• محافظت: کلید مینیاتوری از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند، ایزولاتور هیچ حفاظتی ندارد، و RCCB جریان‌های نشتی زمین را تشخیص می‌دهد و از برق‌گرفتگی جلوگیری می‌کند.
• محل استفاده: کلید مینیاتوری و RCCB در کاربردهای کم‌ولتاژ و پرولتاژ استفاده می‌شوند، در حالی که ایزولاتور عمدتاً در محیط‌های کم‌ولتاژ کاربرد دارد.
• هزینه و نگهداری: ایزولاتورها ارزان و کم‌نیاز به نگهداری هستند، کلیدهای مینیاتوری گران‌تر و نیازمند تست دوره‌ای، و RCCBها نیز به دلیل ویژگی حفاظتی پیشرفته قیمت بالاتری دارند.

انتخاب بین کلید مینیاتوری، ایزولاتور یا  RCCB

انتخاب بین این سه ابزار بستگی به نیاز شبکه و هدف حفاظتی دارد:

• اگر هدف اصلی محافظت مدار در برابر اضافه‌بار و اتصال کوتاه است، کلید مینیاتوری بهترین گزینه است.
• اگر هدف جداسازی مدار برای تعمیر و نگهداری یا افزایش ایمنی کاربران است، ایزولاتور مناسب‌تر است.
• اگر هدف محافظت افراد و تجهیزات در برابر جریان‌های نشتی زمین است، RCCB ضروری است.

در بسیاری از سیستم‌ها، ترکیب هر سه ابزار استفاده می‌شود تا هم حفاظت خودکار و هم امکان ایزوله‌سازی دستی و حفاظت افراد فراهم شود.

سوالات متداول (FAQ)

۱. تفاوت کلید مینیاتوری و RCCB چیست؟
کلید مینیاتوری مدار را در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند، در حالی که RCCB جریان‌های نشتی زمین را تشخیص داده و از برق‌گرفتگی جلوگیری می‌کند.

۲. آیا می‌توان از RCCB به جای کلید مینیاتوری استفاده کرد؟
خیر، RCCB فقط جریان‌های نشتی زمین را تشخیص می‌دهد و نمی‌تواند مدار را در برابر اضافه‌بار یا اتصال کوتاه محافظت کند.

۳. ایزولاتور چه کاربردی دارد؟
ایزولاتور برای ایزوله کردن مدار به‌صورت دستی در مواقع تعمیر و نگهداری استفاده می‌شود و هیچ ویژگی حفاظتی خودکار ندارد.

۴. آیا می‌توان از کلید مینیاتوری و RCCB همزمان استفاده کرد؟
بله، در بسیاری از سیستم‌ها، کلید مینیاتوری برای محافظت مدار و RCCB برای محافظت افراد و تجهیزات در برابر جریان نشتی زمین به‌صورت همزمان استفاده می‌شوند.

۵. آیا کلید مینیاتوری نیاز به نگهداری دارد؟
بله، کلیدهای مینیاتوری باید به‌صورت دوره‌ای تست و بررسی شوند تا عملکرد حفاظتی آن‌ها تضمین شود.

۶. کلید مینیاتوری و RCCB چه مدت زمانی برای قطع جریان نیاز دارند؟
کلیدهای مینیاتوری معمولاً در حدود ۰.۱ ثانیه مدار را قطع می‌کنند، در حالی که RCCB کمی کندتر عمل می‌کند، معمولاً تا ۰.۳ ثانیه.

۷. RCCB بیشتر در چه محیط‌هایی کاربرد دارد؟
RCCB عمدتاً در ساختمان‌ها، محیط‌های صنعتی و هر جایی که احتمال تماس افراد با جریان برق وجود دارد استفاده می‌شود تا ایمنی حداکثری تأمین شود.
