راه‌های پیشگیری از اتصال کوتاه در مدارهای حساس چیست ؟

مدارهای حساس در تجهیزات پزشکی، مخابراتی و صنعتی نقشی حیاتی دارند و کوچک‌ترین خطا در عملکرد آن‌ها می‌تواند منجر به اختلال یا آسیب جدی شود. یکی از مهم‌ترین تهدیدها در این مدارها، اتصال کوتاه (Short Circuit) است که در اثر طراحی نامناسب، کیفیت پایین قطعات یا عوامل محیطی مانند رطوبت و حرارت ایجاد می‌شود. پیشگیری از این پدیده نیازمند طراحی دقیق، استفاده از قطعات استاندارد و به‌کارگیری مدارهای حفاظتی مؤثر است. در ادامه، مهم‌ترین روش‌ها و نکات فنی برای جلوگیری از اتصال کوتاه در مدارهای حساس بررسی می‌شوند.

مدار حساس چیست

مدار حساس، مداری است که عملکرد آن به دقت بالا و ثبات شرایط وابسته است و هرگونه اختلال یا آسیب می‌تواند باعث خرابی یا اختلال جدی در عملکرد شود. این نوع مدارها معمولاً در تجهیزات پزشکی، مخابراتی، صنعتی و سیستم‌های کنترلی حیاتی یافت می‌شوند. ویژگی اصلی آن‌ها، حساسیت به تغییرات ولتاژ و جریان و آسیب‌پذیری قطعات در برابر اختلالات الکتریکی است. یکی از اصلی‌ترین عوامل بروز اتصال کوتاه در مدارهای حساس، طراحی نامناسب است. اگر فاصله‌ی مسیرهای هادی روی برد مدار چاپی به اندازه‌ی کافی رعایت نشود یا مسیرهای ولتاژ بالا و پایین بیش از حد به هم نزدیک باشند، خطر تخلیه‌ی الکتریکی و ایجاد پل رسانا به شدت افزایش پیدا می‌کند. حتی گرمای تولید شده در نقاط پرجریان می‌تواند عایق بین لایه‌ها را تضعیف کند و مسیر جدیدی برای عبور جریان به وجود آورد. این مشکل معمولاً در مدارهایی دیده می‌شود که بدون رعایت استانداردهای فاصله‌گذاری یا بدون شبیه‌سازی‌های دقیق طراحی شده‌اند.

کیفیت پایین قطعات الکترونیکی smd و DIP عامل مهم دیگری است که نباید نادیده گرفته شود. خازن‌ها و ترانزیستورهایی که با مواد عایق نامرغوب ساخته شده‌اند، ممکن است در اثر حرارت یا گذر زمان دچار ترک یا شکست دی‌الکتریک شوند. به عنوان مثال، خازن‌های الکترولیتی بی‌کیفیت ممکن است به‌تدریج خشک شوند یا الکترولیت آن‌ها نشت کند و مسیر رسانا میان صفحات داخلی ایجاد شود. کابل‌ها و اتصالاتی که پوشش عایق آن‌ها استاندارد نیست نیز در معرض ساییدگی و ترک خوردن هستند و با کوچک‌ترین فشار مکانیکی یا تغییر دما می‌توانند به هم تماس پیدا کنند.

مشکل بعدی لحیم‌کاری ضعیف است. اگر مقدار قلع بیش از حد باشد یا عملیات لحیم‌کاری با دمای نامناسب انجام شود، احتمال ایجاد پل‌های قلع بین پایه‌های مجاور بالا می‌رود. حتی یک نقطه‌ی کوچک لحیم سرد که در ابتدا هادی کامل نیست، می‌تواند با گذشت زمان و در اثر لرزش یا تغییر دما به یک مسیر اتصال کوتاه تبدیل شود. باقی‌ماندن فلاکس یا مواد شیمیایی روی برد هم ممکن است پس از جذب رطوبت خاصیت هدایت پیدا کند و همان اثر را ایجاد کند.

از طرف دیگر، نفوذ رطوبت و گرد و غبار به‌تدریج عایق‌بندی مدار را از بین می‌برد. رطوبت موجود در هوا وقتی روی سطح برد می‌نشیند، همراه با ذرات آلودگی یک لایه‌ی هادی نازک تشکیل می‌دهد. این لایه می‌تواند بین دو مسیر با ولتاژ متفاوت، جریان نشتی ایجاد کند و در نهایت منجر به اتصال مستقیم شود. در محیط‌های صنعتی، ترکیب گرد و غبار فلزی و بخار آب این خطر را چند برابر می‌کند.

آخرین علت مهم، جریان یا ولتاژ بیش از حد است. عبور ناگهانی جریان‌های هجومی یا ولتاژهای گذرای شدید می‌تواند عایق قطعات را سوراخ کند یا مسیرهای مسی را ذوب نماید. برای نمونه، ولتاژهای لحظه‌ای ناشی از قطع و وصل بارهای القایی باعث ایجاد قوس الکتریکی شده و حتی اگر فیوز به موقع عمل کند، ممکن است در همان لحظه‌ی کوتاه عایق‌ها را تخریب کند. این تخریب، یک پل دائمی میان دو نقطه ایجاد می‌کند و مدار را دچار اتصال کوتاه می‌سازد.

در مجموع، طراحی دقیق با رعایت فاصله‌های استاندارد، استفاده از قطعات باکیفیت و تست‌شده، اجرای فرآیند لحیم‌کاری کنترل‌شده، محافظت فیزیکی در برابر رطوبت و گرد و غبار و همچنین به‌کارگیری مدارهای حفاظتی در برابر ولتاژ و جریان‌های لحظه‌ای، تنها راه‌های واقعی برای پیشگیری از این مشکلات هستند. رعایت این نکات نه یک گزینه‌ی اختیاری، بلکه یک الزام برای حفظ ایمنی مدارهای حساس است.

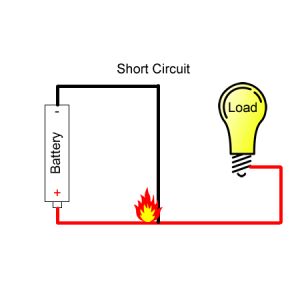

روش‌های محافظت در برابر اتصال کوتاه در تجهیزات حساس

محافظت از مدارهای حساس در برابر اتصال کوتاه، نیازمند مجموعه‌ای از اقدامات طراحی، انتخاب قطعات و تکنیک‌های کنترلی است. در ادامه هر روش به شکل جزئی و فنی توضیح داده می‌شود تا روشن شود که چگونه می‌توان از آسیب‌های ناشی از اتصال کوتاه پیشگیری کرد.

1. استفاده از فیوز مناسب
   فیوز نخستین خط دفاعی در برابر اتصال کوتاه است. این قطعه با عبور جریان بیش از حد مجاز، در مدت زمان مشخصی ذوب شده و مسیر جریان را قطع می‌کند. برای مدارهای حساس انتخاب نوع فیوز بسیار مهم است:

• فیوزهای سریع (Fast-acting) برای مدارات دقیق الکترونیکی که به تغییرات لحظه‌ای جریان حساس‌اند استفاده می‌شود.
• فیوزهای کندکار (Slow-blow) در جاهایی به کار می‌رود که جریان‌های لحظه‌ای راه‌اندازی (Inrush current) وجود دارد، ولی همچنان حفاظت در برابر اتصال کوتاه نیاز است.
  انتخاب ظرفیت جریان و زمان قطع فیوز باید دقیقاً با مشخصات مدار مطابقت داشته باشد تا از قطع زودهنگام یا دیرهنگام جلوگیری شود.

2. بهره‌گیری از مدارهای قطع‌کننده خودکار (Circuit Breaker  یا  E-Fuse)
   بر خلاف فیوز، این تجهیزات پس از رفع مشکل قابل بازیابی‌اند و نیاز به تعویض ندارند. مدارهای حساس که در چرخه‌های آزمایشی یا محیط‌های صنعتی استفاده می‌شوند از E-Fuse بهره می‌برند که می‌تواند به صورت الکترونیکی شدت جریان، دما و حتی ولتاژ را مانیتور و در لحظه مدار را قطع کند.
3. طراحی مسیرهای جریان با ایمنی بالا
   چیدمان برد مدار چاپی (PCB layout) نقش کلیدی دارد. افزایش فاصله بین خطوط تغذیه و سیگنال، استفاده از لایه‌های محافظ (Ground Plane) و طراحی مسیر برگشت جریان به‌گونه‌ای که کوتاه‌ترین و کم‌امپدانس‌ترین مسیر باشد، احتمال ایجاد قوس یا پل رسانا را به شدت کاهش می‌دهد. پوشش‌های محافظ مانند لایه‌های Solder Mask یا Conformal Coating نیز به عنوان عایق اضافی از نفوذ رطوبت و گردوغبار جلوگیری می‌کنند.
4. به‌کارگیری مقاومت‌های محدودکننده جریان (Current Limiting Resistors)
   قرار دادن مقاومت‌های سری در مسیرهای حیاتی باعث می‌شود که حتی در صورت بروز اتصال کوتاه، جریان لحظه‌ای به حدی محدود شود که قطعات اصلی آسیب نبینند. این روش مخصوصاً در مدارهای اندازه‌گیری و ورودی‌های حساس کاربرد دارد.
5. استفاده از منابع تغذیه با حفاظت داخلی
   منابع تغذیه مدرن دارای مکانیزم‌های حفاظتی همچون Over-Current Protection (OCP)، Short-Circuit Protection (SCP) وOver-Voltage Protection (OVP) هستند. در مدارهای حساس، انتخاب منبع تغذیه‌ای که این امکانات را داشته باشد باعث می‌شود در صورت بروز خطا، تغذیه به‌طور خودکار قطع یا محدود شود.
6. به‌کارگیری دیودهای هرزگرد و دیودهای حفاظت (TVS  و  Schottky)
   در مدارهای حاوی بارهای القایی مانند موتورها یا رله‌ها، دیود هرزگرد (Freewheeling Diode) از ایجاد پالس‌های ولتاژ لحظه‌ای جلوگیری می‌کند. همچنین دیودهای TVS (Transient Voltage Suppressor) با جذب ولتاژهای ناگهانی، از بروز شرایطی که به اتصال کوتاه منجر شود پیشگیری می‌کنند.
7. استفاده از حسگرهای دما و جریان برای قطع اضطراری
   نصب سنسورهای جریان یا دمای لحظه‌ای در مدار، امکان تشخیص سریع شرایط غیرعادی را فراهم می‌کند. در صورتی که جریان یا دما از حد مجاز فراتر رود، این سنسورها به میکروکنترلر فرمان قطع تغذیه یا فعال‌سازی رله حفاظتی می‌دهند. این اقدام به‌خصوص در تجهیزات پزشکی و ابزارهای دقیق ضروری است.
8. تست و پایش مداوم پس از تولید
   حتی با رعایت همه موارد بالا، تست‌های دقیق پس از مونتاژ مانند آزمون (آزمون مقاومت عایقی) و In-Circuit Test برای شناسایی پل‌های لحیم، مسیرهای ناقص یا ضعف عایق الزامی است. در پروژه‌های صنعتی، پایش دوره‌ای با تجهیزات تشخیص حرارت (Thermal Camera) می‌تواند نقاط داغ و مستعد اتصال کوتاه را پیش از وقوع شناسایی کند.

نکات

انتخاب قطعات و مواد مناسب برای ایمنی مدار

• انتخاب قطعات با ولتاژ و جریان کاری مناسب با توجه به طراحی مدار.
• استفاده از مواد عایق با کیفیت بالا برای جلوگیری از اتصال ناخواسته.
• انتخاب خازن‌ها و مقاومت‌هایی که تحمل افزایش جریان ناگهانی را داشته باشند.
• استفاده از محافظ‌های حرارتی و قطعات با طول عمر بالا در مدارهای حساس.

اقدامات ایمنی و تست پیش از بهره‌برداری مدار

• بررسی مدار و قطعات قبل از راه‌اندازی نهایی.
• تست عملکرد مدار با ولتاژ و جریان پایین برای شناسایی نقاط حساس.
• استفاده از ابزارهای اندازه‌گیری مانند مولتی‌متر و اسیلوسکوپ برای شناسایی نوسانات غیرعادی.
• اعمال پروتکل‌های حفاظتی مانند زمین کردن مناسب، فیوز و مدارهای قطع جریان.
• آموزش پرسنل و رعایت نکات ایمنی هنگام کار با مدارهای حساس.

جمع‌ بندی

اتصال کوتاه یکی از بزرگ‌ترین تهدیدها برای مدارهای حساس است و می‌تواند منجر به خرابی قطعات و اختلال عملکرد سیستم شود. با رعایت اصول طراحی صحیح، انتخاب قطعات مناسب، استفاده از محافظ‌ها و تست‌های پیش از بهره‌برداری، می‌توان خطر اتصال کوتاه را به حداقل رساند و طول عمر و عملکرد ایمن مدارهای حساس را تضمین کرد.
