دیود شاتکی چیست ؟

در این راهنما، شما خواهید آموخت که دیود شاتکی چیست و چگونه می‌توان از آن در مدارهای الکترونیکی استفاده کرد.
آیا می‌دانستید که دیودهای شاتکی، بر خلاف دیگر دیودها، از اتصال یک ماده‌ی نیمه‌هادی با یک قطعه فلزی تشکیل می‌شوند؟ این ویژگی به آن خواص ویژه‌ای می‌دهد که در برخی کاربردها بسیار مفید هستند.

دیود شاتکی چیست؟

دیودها قطعاتی هستند که معمولاً جریان را فقط در یک جهت عبور می‌دهند. مانند یک دیود معمولی، دیود شاتکی نیز اجازه می‌دهد جریان در جهت مستقیم (Forward) جریان یابد، زمانی که ولتاژ مستقیم کافی به آن اعمال شود. با این حال، در حالی که دیود معمولی از نوع PN با اتصال نیمه‌هادی‌های نوع p و n ساخته می‌شود، دیود شاتکی به جای نیمه‌هادی نوع p از فلزهایی مانند طلا، تنگستن، پلاتین یا آلومینیوم استفاده می‌کند. این تفاوت در ساختار، خواص ویژه‌ای به دیود شاتکی می‌دهد که آن را برای برخی کاربردهای خاص بسیار مفید می‌کند. دیود شاتکی دارای افت ولتاژ نسبتاً کمی است، معمولاً بین ۰.۱۵ تا ۰.۴۵ ولت. این ولتاژ مستقیم پایین باعث می‌شود که بتواند بسیار سریع‌تر از دیودهای سنتی PN روشن و خاموش شود.

نحوه استفاده از دیود شاتکی

دیود شاتکی مانند هر دیود اتصال PN دیگری عمل می‌کند، اما با سرعت بالاتر. جریان تنها زمانی می‌تواند از آن عبور کند که دیود در حالت Forward-biased(روشن) باشد. برای این کار، باید آند (Anode) را به طرف مثبت‌تر و کاتد(Cathode) را به طرف منفی‌تر متصل کنید. به مثال زیر توجه کنید:

همان‌طور که در تصویر بالا مشاهده می‌کنید، دیود در حالت Forward-biased قرار دارد. این بدان معناست که LED روشن می‌شود زیرا جریان می‌تواند از آن عبور کند. وقتی از دیود شاتکی به این شکل استفاده می‌کنید، مانند یک کلید سریع عمل می‌کند که بسته است و جریان را از مدار عبور می‌دهد.
حالا بیایید دیود را چرخانده و وضعیت آن را بررسی کنیم: وقتی دیود شاتکی Reverse-biased باشد (کاتد به طرف مثبت‌تر و آند به طرف منفی‌تر متصل شود)، جریان نمی‌تواند عبور کند؛ بنابراین دیود مانند یک کلید باز عمل می‌کند و LED روشن نمی‌شود.

دیودهای مخلوط‌کننده و آشکارساز فرکانس رادیویی (RF Mixer and Detector Diodes)

مزایا و معایب

مزایا
افت ولتاژ مستقیم پایین: باعث کاهش تلفات توان و داغ شدن کمتر نسبت به دیود PN می‌شود.
سوئیچینگ سریع: زمان روشن و خاموش شدن کوتاه، مناسب برای مدارهای فرکانس بالا و منابع تغذیه سوئیچینگ.
جریان بالا در ولتاژ کم: می‌تواند جریان بیشتری را با افت ولتاژ کمتر عبور دهد.
زمان بازیابی کم (Low Recovery Time): امکان تغییر سریع بین حالت روشن و خاموش.
قابلیت تحمل پیک ولتاژ و نوسانات: مخصوصاً در ترانزیستورهای شاتکی-کلمپ شده باعث افزایش دوام و اطمینان مدار می‌شود.

معایب

ولتاژ معکوس محدود (Low Reverse Voltage Rating): در کاربردهای با ولتاژ معکوس بالا محدودیت دارد.
نشت جریان معکوس بیشتر (Higher Reverse Leakage): در ولتاژ معکوس جریان نشت بیشتری نسبت به دیود PN دارد.
هزینه بالاتر برخی انواع: برخی دیودهای شاتکی با مواد خاص (مثل طلا یا پلاتین) قیمت بیشتری دارند.
محدودیت دما: دیودهای شاتکی معمولاً در دماهای بالا نسبت به دیود PN حساس‌تر هستند.

مقایسه دیود شاتکی با دیود اتصال PN

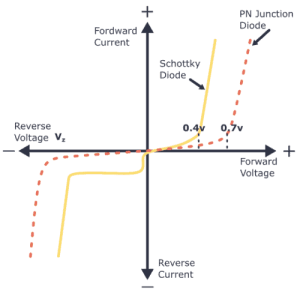

دیودهای شاتکی اغلب با دیودهای اتصال PN مقایسه می‌شوند، زیرا رفتار آن‌ها بسیار مشابه است. برای درک تفاوت‌های بین آن‌ها، کافی است نمودار مشخصه ولتاژ–جریان (V-I) آن‌ها را بررسی کنید: با توجه به نمودارهای بالا که مربوط به نیمه‌هادی‌های سیلیکونی هستند، می‌توان مشاهده کرد که دیود شاتکی بسیار شبیه به دیود اتصال PN استاندارد رفتار می‌کند، به جز یک نکته: ولتاژ زانویی (Knee Voltage) – همان ولتاژی که دیود شروع به هدایت جریان می‌کند – بسیار پایین‌تر و حدود ۰.۴ ولت است.
به دلیل افت ولتاژ مستقیم پایین‌تر، این وسیله می‌تواند جریان بیشتری نسبت به یک دیود PN معمولی عبور دهد. فرمول توان به شکل زیر است:

توان = ولت × جریان (V = P×I)

این بدان معناست که با افت ولتاژ مستقیم کمتر در یک جریان مشخص، توان تلف‌شده کمتر نسبت به دیود PN خواهد بود. به زبان ساده، دیود شاتکی به اندازه دیود معمولی داغ نمی‌شود. همچنین، چون دیود شاتکی نیمه‌هادی نوع p ندارد، زمان بازیابی (Recovery Time) پایینی دارد که اجازه می‌دهد تغییر بین حالت روشن و خاموش بسیار سریع‌تر انجام شود.

کاربرد های دیود شاتکی

برخی از کاربردهای رایج دیود شاتکی عبارت‌اند از:
حفاظت در برابر جریان معکوس
کاربرد در سلول‌های خورشیدی
حفاظت از تخلیه (Discharge Protection)
تثبیت ولتاژ (Voltage Clamping)
منابع تغذیه سوئیچینگ (Switched-mode Power Supplies)
مدارهای گیت منطقی (Logic Gate Circuits)

خلاصه تفاوت‌های دیود شاتکی و دیود اتصال PN

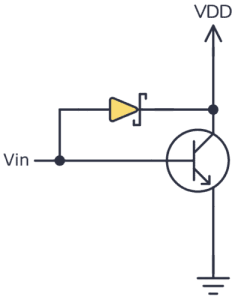

ترانزیستور شاتکی-کلمپ شده (Schottky-clamped Transistor)

ترانزیستور شاتکی-کلمپ شده نوعی ترانزیستور BJT است که یک دیود شاتکی روی پیوند پایه–کلکتور آن نصب شده و برای روشن و خاموش شدن بسیار سریع طراحی شده است.

دیود شاتکی در ترانزیستور باعث سرعت بالاتر در سوئیچینگ می‌شود، زیرا زمان لازم برای روشن و خاموش شدن ترانزیستور را کاهش می‌دهد. این ویژگی در کاربردهایی مفید است که نیاز به روشن و خاموش شدن سریع دارند. همچنین، دیود شاتکی کمک می‌کند تا میزان انرژی تلف‌شده هنگام روشن بودن ترانزیستور کاهش یابد و در نتیجه ترانزیستور کارآمدتر عمل کند. به عبارت دیگر، ترانزیستور می‌تواند وظیفه خود را با مصرف توان کمتر انجام دهد.
مزیت دیگر ترانزیستور شاتکی-کلمپ شده این است که می‌تواند نوسانات ولتاژ و پیک‌های ناگهانی ولتاژ را بدون آسیب دیدن تحمل کند. این ویژگی باعث می‌شود ترانزیستور در مدارهایی که تغییرات ولتاژ دارند، قابل اعتمادتر و بادوام‌تر باشد.
ترانزیستورهای شاتکی-کلمپ شده معمولاً در کاربردهایی به کار می‌روند که سوئیچینگ سریع و عملکرد بهینه مورد نیاز است، مانند منابع تغذیه، تقویت‌کننده‌ها و مدارهای دیجیتال. آن‌ها به ویژه برای کاربردهایی که شامل سیگنال‌های رادیویی و فرکانس‌های بالا هستند، بسیار مناسب‌اند.

جمع بندی

دیود شاتکی یک قطعه الکترونیکی مهم است که به دلیل افت ولتاژ پایین، سوئیچینگ سریع و تحمل جریان بالا در بسیاری از مدارهای صنعتی، دیجیتال و قدرت به کار می‌رود. اگرچه دارای محدودیت‌هایی مانند ولتاژ معکوس پایین و نشت جریان بالاتر است، اما مزایای آن در کاربردهای فرکانس بالا، منابع تغذیه سوئیچینگ و مدارهای دیجیتال بسیار ارزشمند است.
با درک ویژگی‌ها، مزایا و معایب دیود شاتکی، می‌توان از آن به بهترین شکل در طراحی مدارها استفاده کرد و عملکرد مدار را بهینه ساخت.
